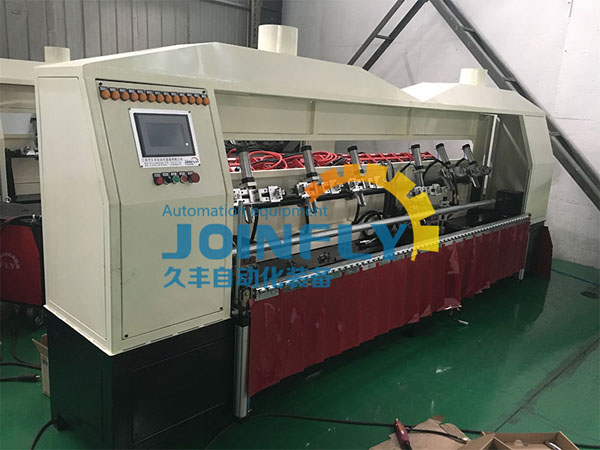

脚手架立杆自动焊接机

一、设备的用途

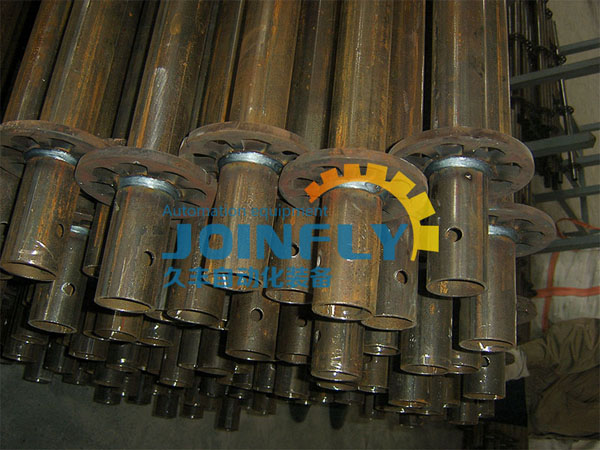

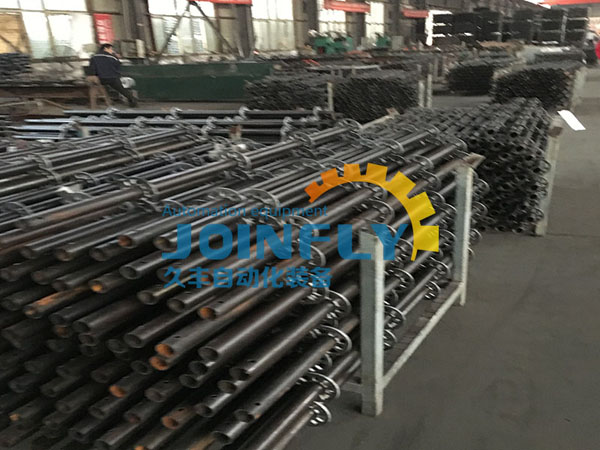

该设备主要用于：脚手架立杆盘扣式的圆管和圆盘的自动环缝焊接。（可以增加套筒焊接）

二、试用焊接工件范围
1、管长度：1~3米。
2、圆管直径：#48和#60
3、圆片数量：1~6个
4、工件径向跳动误差：<1mm（±0.5mm）
5、工件长度误差：<1mm（±0.5mm）

三、设备特点
1、理想的焊缝形成减少了打磨时间和焊材浪费，焊缝均匀焊接美观。
2、采用PLC+工业级触摸屏方式，人机界面。控制系统元器件采用进口或国内知名品牌。焊接速度无级可调，操作简单方便，工作性能稳定可靠，集机、电、气控于一体。
3、气动夹装工件、速度快，焊枪角度人性化调整，提高了工作效率。

四、技术参数

序号	项目	单位	参数	备注
1	立杆长度	mm	1000mm~3000mm
2	圆管的直径	mm	48mm和60mm
3	圆片的数量	件	1~6
4	焊枪的数量	件	13	第13把枪为焊接套筒
5	电控系统		PLC变频控制
6	外形尺寸（长X宽X高）	m	5X3X2.5
