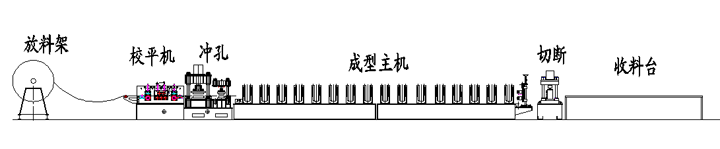

一、设备流程图
二、设备组成
整条生产线集合了冲孔(含连接孔、7个扣孔）、成型、切断等多项技术于一体的生产设备。
整条生产线由放料系统、冲孔系统、成型系统、切断系统、电控系统等部分组成。
技术参数：
|
序号 |
项目 |
单位 |
参数 |
备注 |
|
|
1 |
适用 |
类型 |
|
低碳钢、镀锌板等 |
|
|
板材强度 |
Map |
≥350 |
|
||
|
板材厚度 |
mm |
1.2~3.0 |
|
||
|
2 |
生产规格 |
mm |

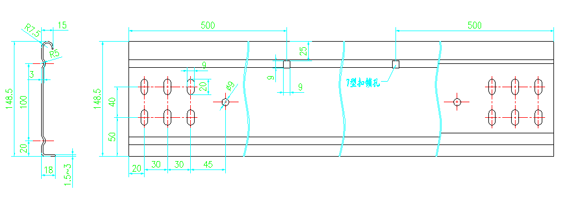

见图 |
|
|
|
3 |
生产速度 |
m/min |
成型部分为10米/分钟 |
|
|
|
4 |
辊轮材料 |
|
GCr15淬火处理 |
|
|
|
5 |
驱动方式 |
|
齿轮箱 |
|
|
|
6 |
电机总功率 |
kw |
约41 |
|
|
|
7 |
电控系统 |
|
PLC变频控制 |
|
|
|
8 |
外形尺寸（长X宽X高） |
m |
25X4X3.9 |
||

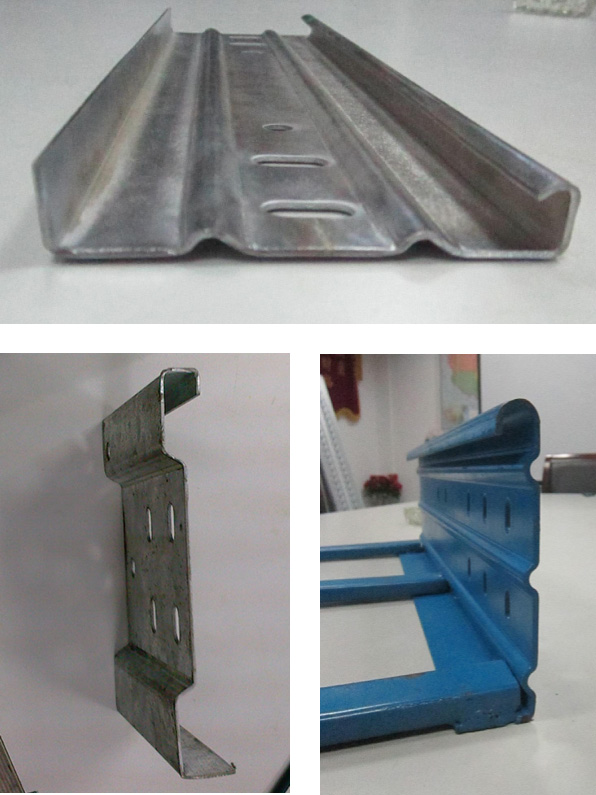

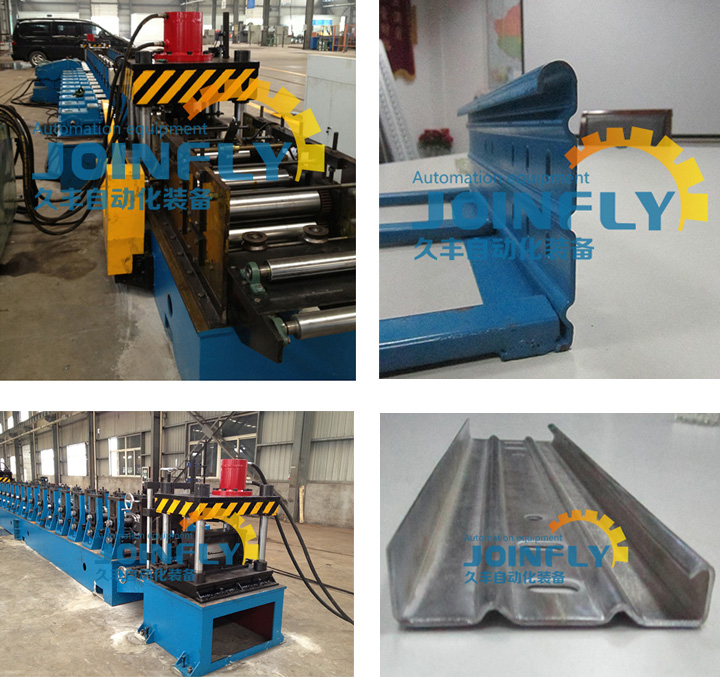

三、型材照片
