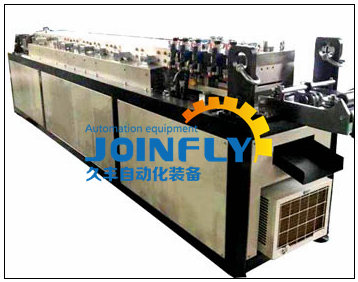

设备名称：轻钢别墅设备SZ90 |
软件：FT-Vertex设计软件 |
||||
|

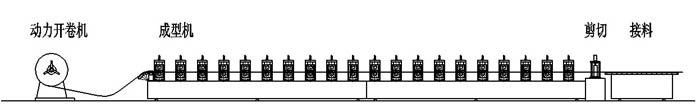

主设备长：3.7米 重量大约3.5吨?? 如果整条生产线长度：大约13-16米 |
|||||
|
设备主要参数： |
|||||
|
生产成品参数 |
原材料材质 |
G550镀锌 |
|||
|
板材厚度 |
0.75-1.2mm |
||||
|
进料宽度

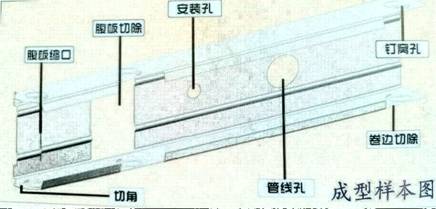

版型图 |
180mm |
||||
|
成型速度 |
高度35米/分钟（实际生产速度根据打孔数量） |
||||
|
成
|
进料 |
导向板+导向轮组 |
|||
|
主机轧辊数量 |
12组成型排数 |
||||
|
校直 |
两轴两靠组件 |
||||
|
冲孔 |
|
||||
|
压辊模具材质(压型轮) |
GCr15? |
||||
|
轴材质 |
40Cr 数控加工后调制HRC28-32， 然后精车电镀 洗键槽 |
||||
|
电源电压 |
AC380/50Hz（根据客户要求订制） |
||||
|
喷码机 |
专业喷码品牌 |
||||
|
传动方式 |
齿轮传动（上下轴间为齿轮传动，水平各模具间为链条传动） |
||||
|
加工精度 |
±0.5mm |
||||
|
主机功率 |
5.5kW |
||||
|
控制系统与液压系统 |
主控柜 |
电器控制柜PLC 1台 |
|||
|
控制软件 |
FT-C89+（自动数控软件） |
||||
|
伺服系统 |
伺服电机+精密行星齿轮减速机 |
||||
|
模具切断 |
先进的液压驱动，成型后自动切断，不变形，无废料，安全水平高 |
||||
|
刀片和模具材质 |
CR12Mov 钢淬火处理 60-62℃ |
||||
|
控制柜 |
PLC（台湾台达） |
||||
|
放料架 |
载重 |
载重≤3吨 |
|||
|
撑紧方式 |
手摇连杆中心向外撑紧 |
||||
|
刹车 |
主轴双抱紧刹车 |
||||
|
驱动 |
被动驱动送料 |
||||
|
参数 |
装卷内径：450-550mm |
||||
|
收料架 |
3米 |
长度可根据客户要求订制 |
|||
|
配件和说明书 |
工具箱一个 |
电器易损件：接触器触头2件，熔断器4套? 胶垫1套? 螺栓扳手1套 |
|||
|
售后和维修方面 |
1）一年，终身提供技术支持 |
||||
