脚手架横杆与立杆焊接线

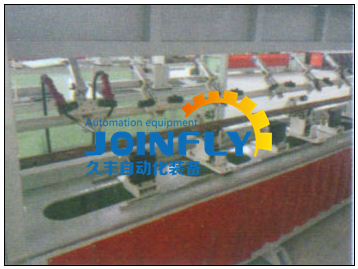

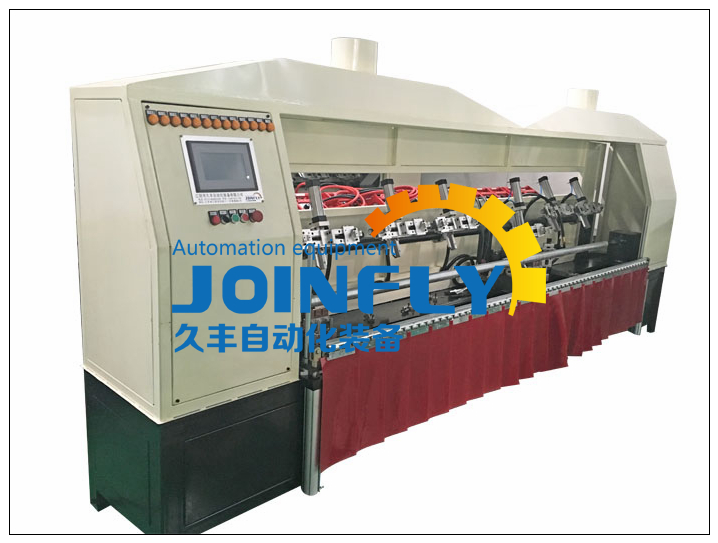

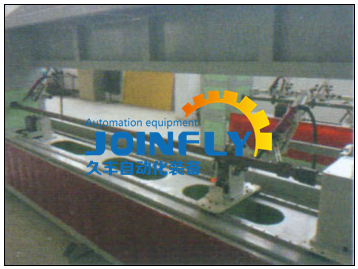

脚手架横杆与立杆焊接线 一、设备图片

二、焊接对象

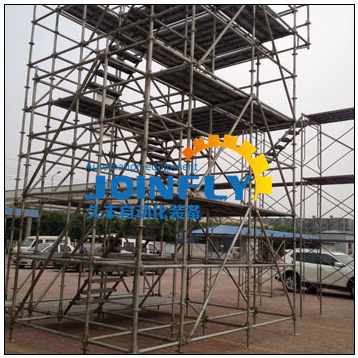

1、焊接对象：脚手架横杆、立杆焊接；
2、材料：Q235
3、管体直径：￠48 mm;
4、工件长度：3000 mm；
5、管壁厚度：3.2mm;

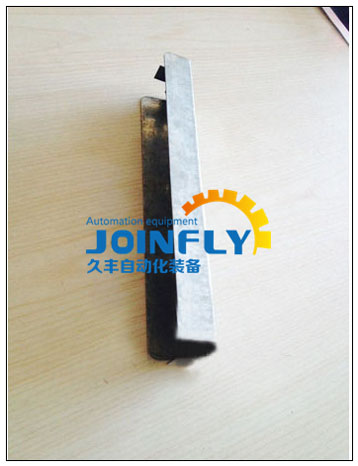

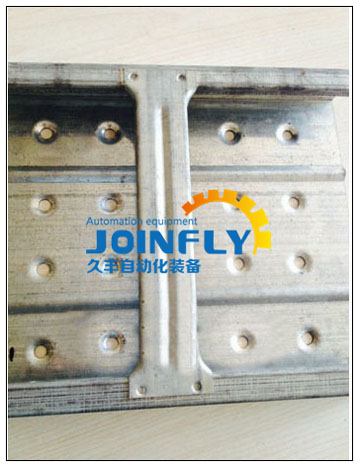

三、型材照片

四、技术参数：
1、焊接速度：2~10 mm/s;
2、床身全大回转直径；150 mm；
3、承载焊接电流：350A；
4、承载重量：20Kg。
5、具备12枪同时焊接功能，可开关选择使用。

五、工作原理：

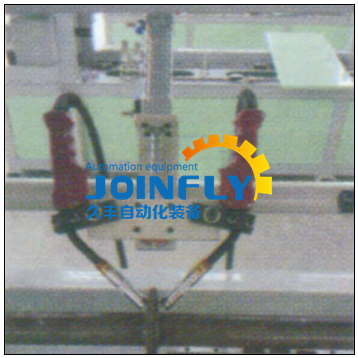

该焊接专机采用工件预点后放到设备上焊接，采用工件旋转、焊枪固定的模式；焊枪配置三维调整机构、二轴角度调节装置、可调节不同焊接角度；顶紧装置采用气压控制、该专机采用可编程控制器（PLC）控制系统，实现自动化流程生产。
